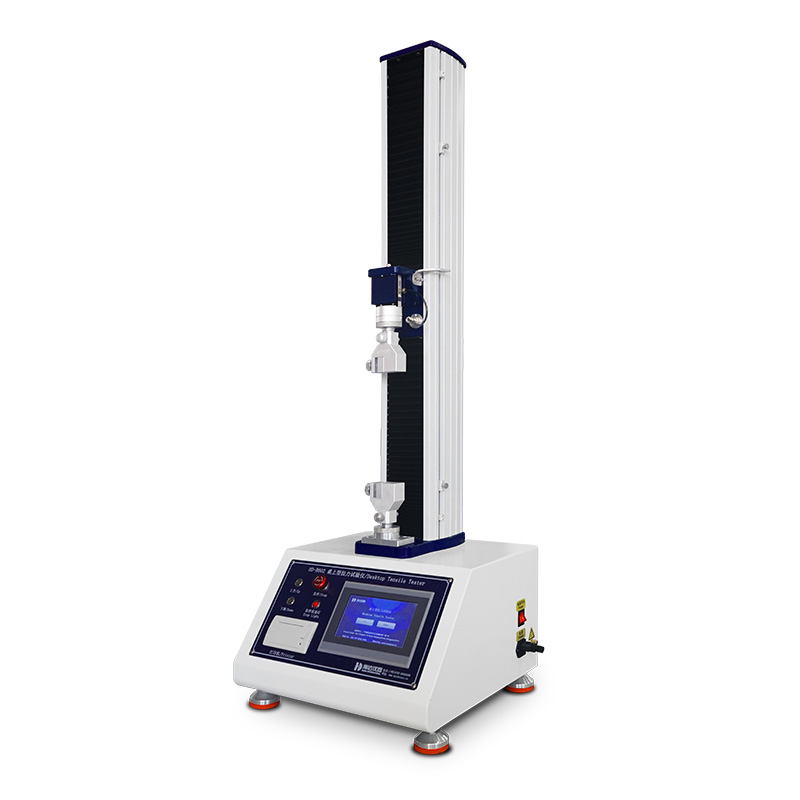

HD-B602-S 桌上型拉力試驗儀
作者： 發布日期：2025-10-23
一、產品功能桌上型拉力試驗儀可以做拉伸（壓縮）、抗彎、剝離、變形、撕裂、粘合、穿刺力、開啟力、低速解卷力、拔開力等性能測試，取得延伸量、延伸率、應力、應變等測試結果及測試資料。
二、主要技術參數
| 指標 | 參數 |
| 容 量 | 50N\100N\500N\1kN\2kN 傳感器 |
| 電 機 | 400w伺服電機 |
| 驅 動 器 | 400w伺服驅動器 |
| 控制方式 | 電腦控制windows模式操作/觸摸屏控制（雙控） |
| 顯示方式 | 電腦顯示/觸摸屏顯示（雙顯） |
| 數據輸出 | USB輸出/Windows模式輸出、Office模式輸出/熱敏打印機輸出（帶打印曲線功能） |
| 絲 桿 | 滾珠絲桿 |
| 速度可調 | 1～300mm/min |
| 最大行程 | 900mm（不含夾具） |
| 荷重分解度 | 1/250，000 |
| 荷重精度 | ≤±0.5% |
| 有效深度 | 接頭中心到防塵罩距離60mm |
| 有效測試力值范圍 | 0.1N～2kN |
| 單位切換 | gf/kgf/N/kN/LBf/T |
| 外型尺寸 | 約450mm*450mm*1330mm(L×W×H) |
| 重 量 | 約60kg |
| 電 源 | 1∮ AC 220V |
| 整機功率 | 約500W |
| 主要測試項目 | 材料的拉伸（壓縮）等試驗 |
三、操作原理
拉伸（壓縮）測試：目的是檢驗材料是否符合規定的標準和研究材料的強度和塑性。在試驗儀的固定板和滑動板上固定所需要的拉力機接頭，匹配上相應的夾具裝在拉力機接頭上，并固定試驗材料；啟動設備即可對試樣進行軸向拉伸（或壓縮）測試，測量變化的載荷和試樣的伸長量，直至斷裂（或破裂），并根據測得的數據計算出有關的力學性能指標。
剝離測試：目的是檢驗材料是否符合使用要求和研究其粘結性能。在試驗儀的固定板和滑動板上固定所需要的拉力機接頭，匹配上相應的夾具裝在拉力機接頭上，并固定試驗材料；啟動設備即可對試樣進行90°或180°角剝離，測出從接觸面進行單位寬度剝離時所需要的平均力。
四、試驗標準
制造標準：GB/T 16491-2008等
檢定規程：JJG 475-2018等
檢驗標準：GB/T 16825.1-2008、GB/T 16825.2-2005等
金屬試驗：GB/T 228.1-2010、GB/T 232-2010、GB/T 7314-2017等
塑料試驗：GB/T 4851-2014、GB/T 2792-2014、GB/T 8808-1988、GB/T 13022-1991、GB/T 528-2009
ASTM D 4833-2007、GB/T 1040-2006、GB/T 1041-2006、GB/T 9341-2008等
木材試驗: GB/T 17657-2013、GB/T 1455-2005等
五、產品特點
（一）硬件特點
1.雙導桿單滾珠絲桿傳動，確保儀器高精度平穩運行；
2.中英文可切換觸摸屏操作系統，使用范圍廣；
3.系力值測試系統提供優于1級的力值精度，測試數據準確。
（二）軟件特點
1.儀器集成拉伸、撕裂、定伸抗拉、下壓、穿刺保持力等多項專業獨立的測試程序，為用戶提供了多種試驗項目；
2.具有行程限位保護、過載保護等功能；
3.具有定速度、定變形、定應變、定應力速率、定應變速率等多種控制方式，控制方式間可任意切換；
4.支持成組試驗數據比對分析，具有多單位轉換功能。
六、產品出廠配置
| 配置 | 名稱（單位） | 明細 | |
| 標準配置 | 文件（份） | 合格證*1、說明書*1、保修卡*1 | |
| 警示標志（張） | 警示標簽*3 | 避免陽光直接照射*1 | |
| 感電注意*1 | |||
| 嚴禁敲打碰撞*1 | |||
| 夾具（套） | 夾具*1 | ||
| 電源線（條） | 國標*1 | ||
| U盤（個） | 海達1G*1 | ||
| 耗材（份） | 熱敏打印紙*1 | ||
| 選購 | 傳感器（個） | 50N\100N\500N\1kN\2kN 傳感器 | |
| 夾具（套） | 根據用戶需求定制 | ||
| 電源線（條） | 英標/歐標/美標/南非等 | ||
七、產品配置清單
| 序號 | 配件名稱 | 品牌 | 配件規格 | 產地 |
| 1 | 力值傳感器（選配） | \ | 50N\100N\500N\1kN\2kN | \ |
| 2 | 伺服電機 | 國產 | 400W | 中國 |
| 3 | 伺服驅動器 | 國產 | 400W | 中國 |
| 4 | 減速機 | 國產 | PF60-10 | 中國 |
| 5 | 滾珠絲桿 | 國產 | SFU02510-4-L1052 | 中國 |
| 6 | 觸摸屏 | 原動力 | 定制款 | 中國 |
| 7 | 軸承 | 國產 | \ | 中國 |
| 8 | 打印機 | 國產 | E31KR901-00A00BT0GA-D62 | 中國 |
